Комплектное распределительное устройство постоянного тока КРУ-600

Комплектное распределительное устройство постоянного тока КРУ-600

Комплектное распределительное устройство постоянного тока (+) 600В типа КРУ-600, предназначено для коммутации и защиты от аварийных режимов катодной группы выпрямителя и отходящих от него фидеров, а также для резервирования и секционирования линий и шин тяговых подстанций трамвая, троллейбуса и электробуса.



Описание

В зависимости от тягового назначения, разделяют следующие типы КРУ-600:

В централизованной системе питания:

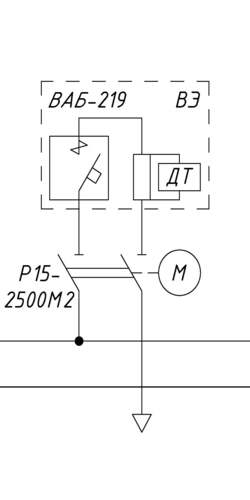

  • Ячейка катодного выключателя многоагрегатной подстанции КРУ-600К предназначена для обеспечения присоединения выпрямителя к шине (+) 600В и защиты выпрямителя от обратных токов.

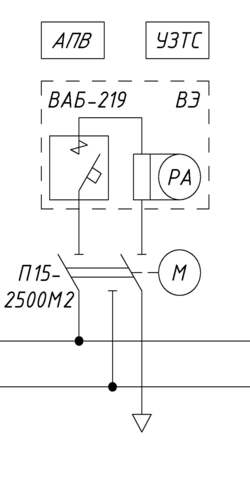

  • Ячейка линейного выключателя КРУ-600Л предназначена для присоединения и коммутации положительных питающих кабелей к шине (+) 600В тяговой подстанции.

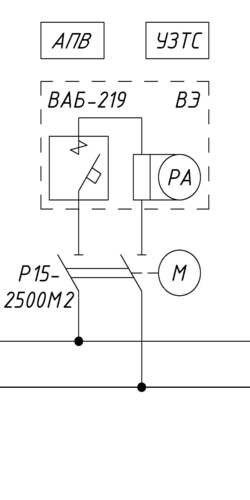

  • Ячейка запасного выключателя КРУ-600З предназначена для резервирования любой из положительных питающих линий тяговой подстанции.

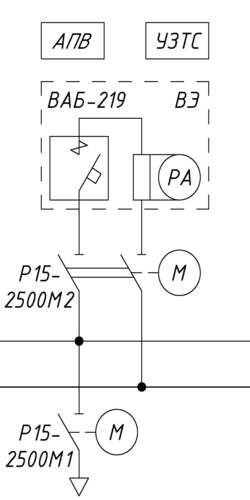

  • Ячейка запасного выключателя с катодным разъединителем одноагрегатной подстанции КРУ-600ЗК предназначена для резервирования любой из положительных питающих линий тяговой подстанции, а также для подключения выпрямителя к шине (+) 600В.

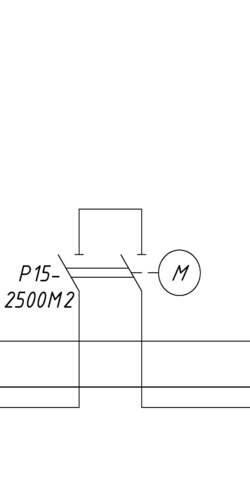

  • Ячейка секционного разъединителя КРУ-600СР предназначена для секционирования главной и запасной шин (+) 600В или положительных питающих линий тяговой подстанции.

В децентрализованной системе питания:

  • Ячейка линейного выключателя КРУО-600Л предназначена для присоединения и коммутации положительных питающих кабелей к шине (+) 600В одноагрегатной тяговой подстанции.

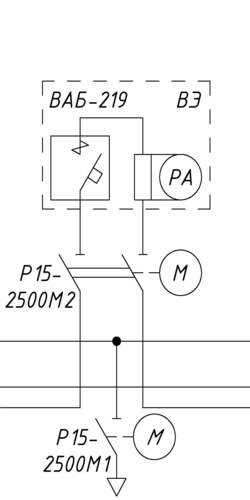

  • Ячейка секционного выключателя с катодным разъединителем КРУО-600СК предназначена для секционирования двух участков тяговой сети, а также для подключения выпрямителя к шине (+) 600В одноагрегатной тяговой подстанции.
Конструкция

КРУ-600 выполнены в виде металлических шкафов одностороннего обслуживания, предусматривают установку в один ряд.

Степень защиты комплекта шкафов на штатном месте IP43, кроме основания и мест ввода кабелей. Конструкция шкафов обеспечивает защиту от поражения электрическим током класса 0I для силовых цепей 600В и классу II для вспомогательных цепей по ГОСТ 12.2.007.0-7

Ячейки оснащаются быстродействующими выключателями серии ВАБ-219, а также разъединителями и переключателями серии Р15, П15. Разъединители и переключатели оборудованы моторным приводом с возможностью ручного управления при отсутствии напряжения собственных нужд. Кроме того, ячейки оснащаются устройством защиты тяговой сети УЗТС.

Особенности
  • Механическая прочность быстродействующих выключателей (неаварийных переключений) без обслуживания, чистки и смазки, не менее 50000 циклов.

  • Оборудование, применяемое в схемах первичной и вторичной коммутации, позволяет значительно сократить габаритные размеры шкафов.

  • Смотровые окна позволяют контролировать положение выключателя и разъединителя (переключателя).

  • Конструктивные и схемотехнические решения позволяют блокировать доступ к токоведущим частям шкафа и исключают ошибочные действия оперативно-ремонтного персонала.

  • Возможность ручного управления приводами разъединителей и переключателей и отключение быстродействующего выключателя при отсутствии напряжения приводов.

  • Контактные соединения силовых цепей выполнены по типу «необслуживаемых». Компенсирующие устройства сохраняют усилие в контактном соединении независимо от изменения температуры.

  • Для наглядности и удобства управления на двери отсека выключателя шкафа нанесена мнемосхема силовой цепи.

  • Подвижные и неподвижные контактные соединения силовых цепей разъединителей и шин обработаны токопроводящей смазкой.

  • В шкафах предусмотрены интерфейсы для связи с системой высокого уровня для дистанционного управления и считывания протокола работы шкафов.

  • Конструкция шкафа обеспечивает удобство монтажа и обслуживания кабельного присоединения.

В основе конструкции КРУ-600 лежит быстродействующий выключатель, который вместе с шунтом контроля нагрузки размещается на выдвижном элементе (ВЭ) в отсеке выключателя. Данный отсек оборудован телескопическими направляющими для удобного монтажа и обслуживания. Подключение ВЭ и к силовой цепи осуществляется через:

  • переключатель запасной шины (ПЗШ) с электроприводом для КРУ-600Л;
  • разъединитель катодный (РК) с электроприводом для КРУ-600К;
  • разъединитель запасной шины (РЗШ) с электроприводом для КРУ-600З.

Шкафы изготавливаются в соответствии с ТУ 3433-011-43256773-2023 и соответствуют требованиям безопасности ТР ТС 004/2011.

Для обеспечения удобства и безопасности обслуживания, а также для минимизации повреждений в случае возникновения дугового процесса, шкафы разделены на изолированные друг от друга отсеки:

1 – отсек выключателя;

2 – отсек контроля и диагностики +600В;

3 – отсек сборных шин и ПЗШ (РК, РЗШ);

4 – отсек автоматики и вторичных подключений;

5 – отсек кабельных подключений.

Структурная схема обозначения шкафов
КРУ

Тип изделия

600

Номинальное напряжение

Х

Тип шкафа:
К — катодный
З — запасной
Л — линейный
ЗК — запасной-катодный
СР — секционный

УХЛ4

Климатическое исполнение и категория размещения по ГОСТ 15150

ТУ 3433-001-43256773-2008

Обозначение технических условий

Обозначение в документах:

Шкаф КРУ-600К-УХЛ4 ТУ 3433-001-43256773-2008

Сокращенное обозначение:

Шкаф КРУ-600К-УХЛ4

Основные технические данные
Наименование параметраЗначения параметров и характеристик для ячеек типов:
Схемы главных цепейкатодное
КРУ-600К

линейное
КРУ-600Л
КРУО-600Л
запасное
КРУ-600З

1. Номинальное напряжение силовой цепи постоянного тока, В600
2. Номинальный ток силовой цепи, А20001000 (2000)1000 (2000)
3. Номинальный ток сборных шин:
главная шина, А
запасная шина, А
2000 (4000, 6000),
1000 (2000)
4. Максимальное сечение присоединяемого кабеля, мм22(1х800)1х800
2(1х800)
5.1 Выдвижной элемент*
5.2 Тип выключателяВАБ-219-К
IR3030R
ВБ-22
ВАБ-219-Л
IR3030F
ВБ-24
ВАБ-219-Л
IR3030F
ВБ-24
5.3 Параметры привода выключателя= 220В (=110В, ~220В)
5.4 Исполнение выключателявыдвижное на телескопических направляющих
5.5 Тип и характеристики разъединителя (переключателя) с моторным приводом, встроенного в шкафмоторный с возможностью ручного управления
5.6 Коммутационный аппарат с видимым разрывомР15-2500М2П15-1250М2
(П15-2500М2)
Р15-1250М2
(Р15-2500М2)
5.7 Полное время включения/ отключения, с, не более3
5.8 Параметры моторного привода= 220В (=110В, 3Ф 220/380В, ~220В)
6.1 Схема управления шкафарелейная (микропроцессорная)
6.2 Параметры схемы управления~ 220В (=24В, =220В, =110В)
7.1 Устройства защиты тяговой сети (УЗТС)**
7.2 Устройство защиты от обратного тока (ДТ)*
7.3 Испытатель коротких замыканий (ИКЗ)опция
7.4 Заземляющий разъединитель кабеляопция
7.5 Заземляющий разъединитель шинопция
7.6 Параметры схемы контроля, диагностики и защиты~ 220В (=24В, =220В, =110В)
7.7 Параметры схемы светоиндикации~ 36В (~ 220В, =24В, =220В, =110В)
8. Обслуживаниеодностороннее
9. Габаритные размеры шкафа (ШхВхГ), не более, мм600 х 2300 х 850
10. Масса, кг, не более340



Наименование параметраЗначения параметров и характеристик для ячеек типов:
секционный выключатель с катодным разъединителем
КРУО-600СК

секционный разъединитель шин или кабелей нагрузки
КРУО-600СР
запасной выключатель с катодным разъединителем
КРУ-600ЗК

1. Номинальное напряжение силовой цепи постоянного тока, В600
2. Номинальный ток силовой цепи, А20002000 (1000)1000 (2000)
3. Номинальный ток сборных шин:
главная шина, А
запасная шина, А

2000 (4000, 6000)
1000 (2000)
4. Максимальное сечение присоединяемого кабеля, мм22(1х800)
2(1х800)
5.1 Выдвижной элемент*
5.2 Тип выключателяВАБ-219-Л
IR3030F
ВБ-24

ВАБ-219-Л
IR3030F
ВБ-24
5.3 Параметры привода выключателя= 220В (=110В, ~220В)
5.4 Исполнение выключателявыдвижное на телескопических направляющих
5.5 Тип и характеристики разъединителя (переключателя) с моторным приводом, встроенного в шкафмоторный с возможностью ручного управления
5.6 Коммутационный аппарат с видимым разрывомР15-1250М2
(Р15-2500М2),
Р15-2500М1
Р15-2500М2
(Р15-1250М2)
Р15-1250М2
(Р15-2500М2),
Р15-2500М1
5.7 Полное время включения/ отключения, с, не более3
5.8 Параметры моторного привода= 220В (=110В, 3Ф 220/380В, ~220В), 120Вт
6.1 Схема управления шкафарелейная (микропроцессорная)
6.2 Параметры схемы управления~ 220В (=24В, =220В, =110В)
7.1 Устройства защиты тяговой сети (УЗТС)**
7.2 Испытатель коротких замыканий (ИКЗ)опцияопция
7.3 Заземляющий разъединитель кабеляопцияопция
7.4 Параметры схемы контроля, диагностики и защиты~ 220В (=24В, =220В, =110В)
7.5 Параметры схемы светоиндикации~ 36В (~ 220В, =24В, =220В, =110В)
8. Обслуживаниеодностороннее
9. Габаритные размеры шкафа (ШхВхГ), не более, мм600 х 2300 х 850
10. Масса, кг, не более360260360
