Ультрабыстрые зарядные станции паркового размещения ЗСЭ-500-ПАРК
Станции заряда типа ЗСЭ-500-ПАРК производства АО «НПП ЭНЕРГИЯ» предназначены для осуществления быстрого заряда электробусов в парке с возможностью одновременной зарядки до 6 электробусов в режиме динамического распределения мощности.
Зарядные станции спроектированы таким образом, чтобы получать питание от тяговой сети ГУП «Мосгортранс» номинальным напряжением 600 В постоянного тока или от трехфазной сети переменного тока 380В (в зависимости от исполнения).
Зарядные станции производства АО «НПП ЭНЕРГИЯ» обладают несколькими вариантами исполнения, что существенно упрощает установку и ввод в эксплуатацию при различных требованиях.
Каждая ЗС обладает автоматическими системами контроля и безопасности с аппаратами отключения высоковольтных цепей при нарушении допустимых параметров зарядки и коротком замыкании.
Интерфейс управления выполнен на цветном жидкокристаллическом экране.
Основные технические данные зарядной станции ЗСЭ-500-ПАРК
| ЗСЭ-500П-ПАРК | ЗСЭ-500Т-ПАРК | |
|---|---|---|
| Количество одновременно заряжаемых электробусов | 6 | |
| Номинальная мощность, кВт | 300 | |
| Диапазон входного напряжения, номинальный, В | 3ф АС 285 – 475, 50Гц | DC 550 – 820 |
| Диапазон входного напряжения, предельный*, В | 3ф АС 285 – 475, 50Гц | DC 300 – 820 (Зарядная станция сохраняет работоспособность в диапазоне входного напряжения 300-550В со снижением максимального выходного напряжения) |
| Номинальный выходной ток, А: | 500 | |
| Максимальный выходной ток, А: | 540 | |
| Шаг регулирования выходного тока, А: | 1 | |
| Точность установки выходного тока, % | 3 | |
| Диапазон выходного напряжения, В | 100 – 1000 DC | |
| КПД в режиме полной нагрузки, не менее % | 95 | |
| Охлаждение | Принудительное воздушное | |
| Габаритные размеры, не более (ш х г х в), мм | Силовой модуль: 2505х1705х2700 | |
| Защита от поражения электрическим током | - Защитное заземление, исключающее появление потенциала на корпусе зарядной станции; - Устройство гальванической развязки между входным питающим напряжением и выходным зарядным напряжением; - Контроль изоляции выходного зарядного напряжения. - Сопротивление изоляции, Мом, не менее 10; - Организация механической защиты корпуса и технологических люков от несанкционированного вскрытия и проникновения внутрь установки; - Разъединитель с видимым разрывом в цепи питающего напряжения. - Разъединитель с видимым разрывом в цепи зарядного напряжения. | |
| Защита от аварийных процессов | - Электронная защита по превышению предельных значений тока заряда; - Электронная защита по превышению предельных значений потребляемого тока; - Электронная защита по превышению предельных значений входного напряжения; | |
| Система противопожарной защиты | + | |
| Система видеонаблюдения | + | |
| Тип подключения | Зарядный купол или кабельное подключение через разъем CCS 2 в зависимости от требований заказчика | |
| Степень защиты | IP54, IK10 | |
| Материал облицовки зарядной станции | Нержавеющая сталь | |
| Подключение к сети интернет | 3G, 4G(LTE) | |
| Протокол передачи данных | OCPP 1.6 с возможностью обновления до 2.0.1 | |
| Температура эксплуатации | -40...+40 ℃ | |
Режим дневного и ночного заряда позволяет использовать любой терминал в парке днем, как зарядную станцию ультрабыстрого заряда мощностью 300кВт, а ночью как зарядную станцию медленного заряда мощностью 50кВт.
Автоматический режим равномерного распределения мощности между терминалами по мере заполнения парковочных мест зарядной станции.
Интеллектуальное распределение мощности между занятыми и свободными терминалами по заданному алгоритму. Осуществление последовательного, параллельного или смешанного режимов заряда в зависимости от уровня заряда аккумуляторной батареи, времени отведенного на заряд, приоритета по зарядным терминалам или по ID электробуса и т.д.
Зарядная Станция Электробуса;
Номинальный выходной ток, А;
Тип зарядной станции:
Т-ПАРК – питание от тяговой сети постоянного тока 600В с шестью опорными мачтами, питаемыми от одного силового модуля;
П-ПАРК – питание от трехфазной сети переменного тока 380В с шестью опорными мачтами, питаемыми от одного силового модуля;
Климатическое исполнение и категория размещения по ГОСТ 15150;
Технические условия;
Пример обозначения в документах:
ЗСЭ-500Т-ПАРК У1 ТУ 314612-008-85732816-2018
Пример сокращенного обозначения:
ЗСЭ-500Т-ПАРК

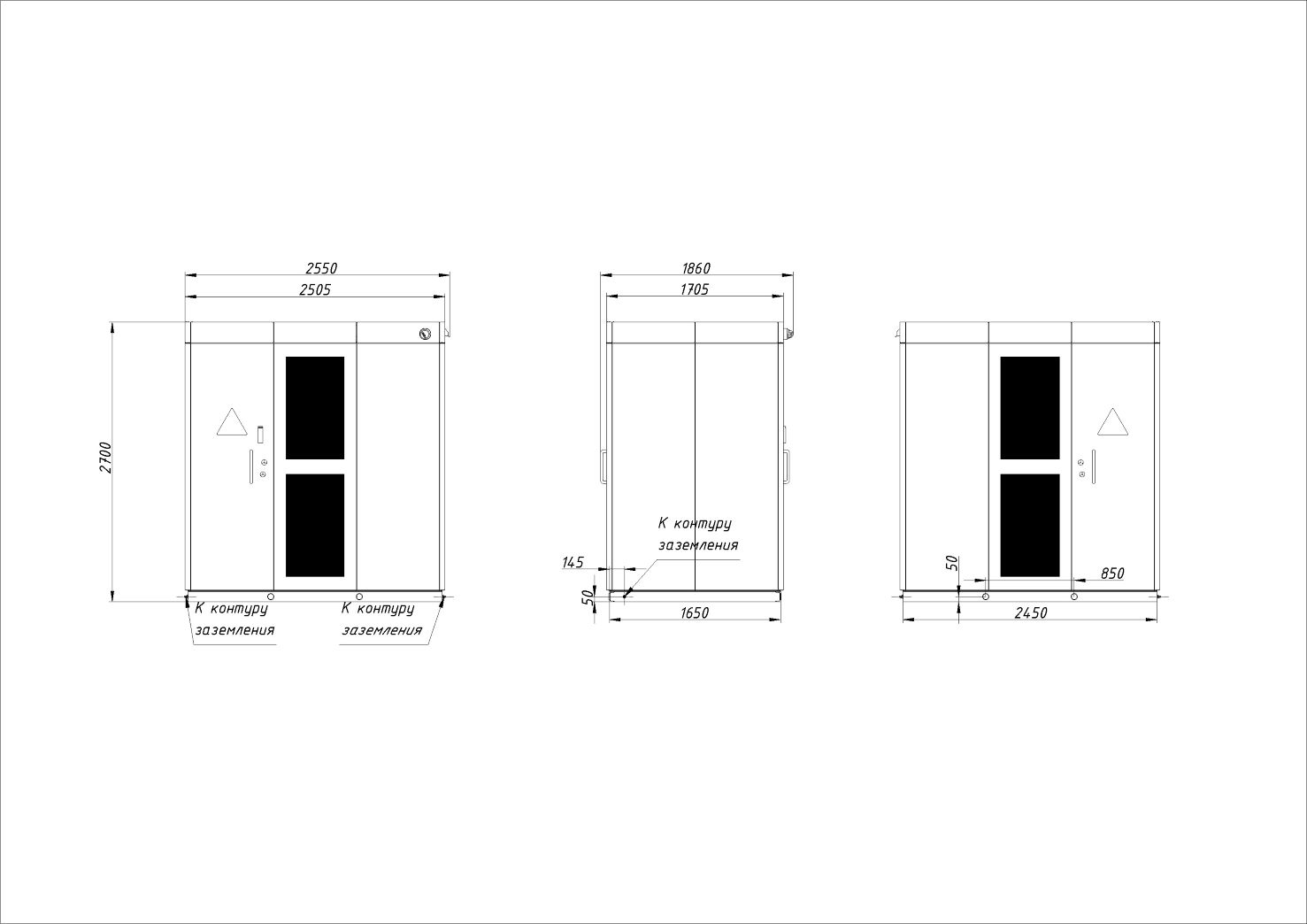

Габаритные размеры зарядной станции
