Калибратор для настройки автоматических быстродействующих выключателей постоянного тока ПРУС
Калибратор является преобразователем переменного напряжения 220В (380В) в постоянное низкое напряжение и предназначен для проведения испытательных и наладочных работ с автоматическими быстродействующими выключателями постоянного тока.
Прибор создает токи, пропускаемые через главную цепь выключателя, величиной от 200 до 8000А и длительностью до 1,5с
Калибратор получает питание от трехфазной сети 220 В (380 В) и построен на базе понижающего преобразователя постоянного напряжения, работающего на частоте 15 кГц.
Описание
Во время испытания постоянно замеряется ток, проходящий в цепи. Значения этого тока отображаются на графике в течение цикла испытания. По окончании испытания на экране показывается реальное поведение тока в цепи быстродействующего выключателя.
Настройка защит прямым током выключателей по сравнению с косвенными способами — существенно увеличивает точность и надежность максимально — токовых защит тяговой сети.

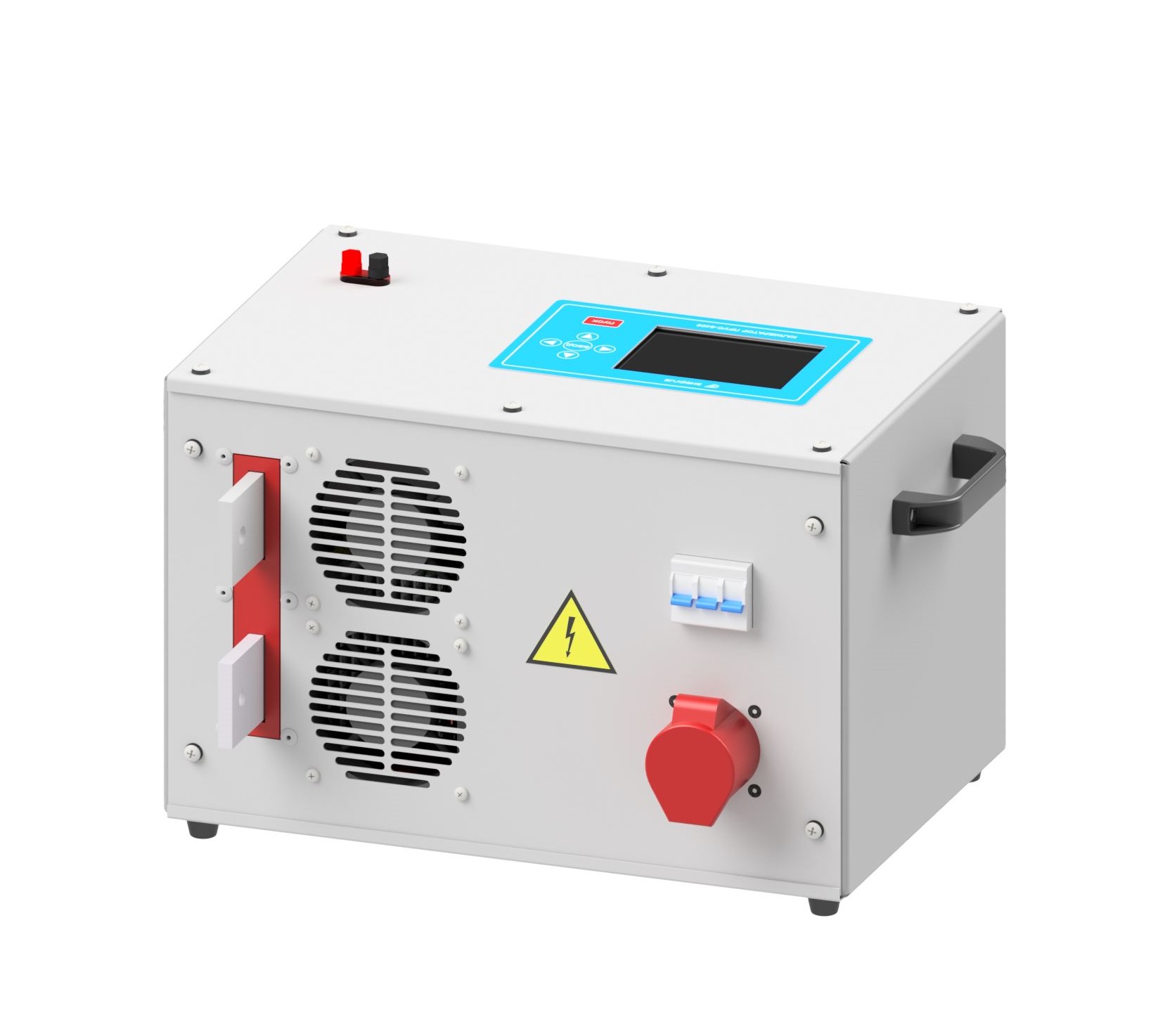

Калибратор выполнен в закрытом корпусе со степенью защищенности, соответствующей стандарту IP10, имеет малую массу (до 30кг) и габариты и может переноситься вручную.
С помощью панели управления можно задавать:
- время испытания;
- время нарастания тока;
- максимальную величину тока;
- время усреднения (задержки срабатывания) при определении тока срабатывания быстродействующего выключателя (БВ).
Меняя скорость нарастания тока, калибратор позволяет проводить испытания выключателей на динамическое срабатывание.
Результаты измерений отображаются не только на дисплее прибора, но и записываются на флеш — карточке, данные которой могут анализироваться и протоколироваться на обычном компьютере.
Структурная схема
Структурная схема обозначения прибора
Наименование изделия
Тип изделия
Максимальный выходной ток 6400-8000 А
Напряжение питающей сети, В
3-х фазная сеть
Обозначение технических условий
Обозначение в документах:
Калибратор ПРУС-6400 / 220-3 ТУ 3435-004-43256773-2006 Imax = 8000А
Сокращенное обозначение:
ПРУС-6400 / 220-3
Основные технические данные
| 1. Напряжение питания трехфазной цепи, В Линейное По заказу | 220 ± 10 % 380 ± 15% |
| 2. Максимальный выходной ток, А | 8000 |
| 3. Программируемая скорость нарастания выходного тока, до, А/с | 800 000 |
| 4. Погрешность измерения тока, %, не более | 3 |
| 5. Высокочастотная пульсация входного сетевого тока, %, не более | 10 |
| 6. Высокочастотная пульсация выходного тока, % | 2 |
| 7. Номинальная средняя выходная мощность, Вт | 4 000 |
| 8. Минимальное время между сериями измерений, с | 15 |
| 9. Диапазон рабочих температур, °С | 0—40 |
| 10. Габаритные размеры, мм | 530×300×320 |
| 11. Масса без соединительных кабелей, кг, не более | 27 |
