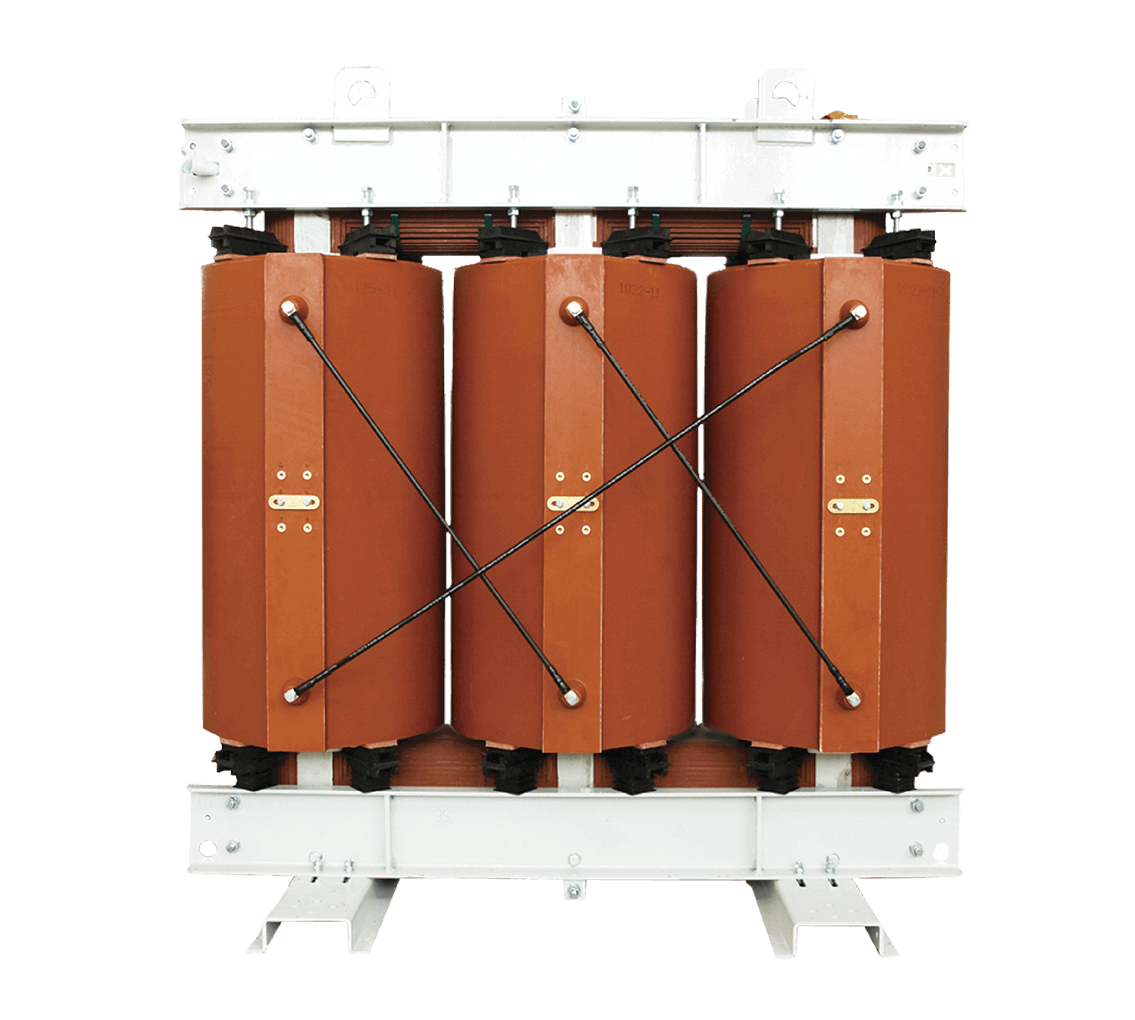

Трансформаторы cерий ТСЗПУ и ТСЗП для выпрямителей В-ТПЕД

Устройство защиты от перенапряжения с сигнальным блок-контактом (ОПН).
Трансформаторы оснащены многопараметрической температурной защитой БКТ-01-У3.

Выпрямители В-ТПЕД комплектуются современными сухими трансформаторами с изоляцией типа «NOMEX» со степенью защиты IP21. На производстве внедрена международная система качества ISO 9001).

Особенностью трансформаторов является повышенная надежность обмоток за счет применения современных изоляционных материалов. Обмотка не литая. Изоляция — не горючая, рабочая температура - 250°С.

В отличие от трансформаторов с литыми обмотками, трансформаторы с изоляцией «NOMEX» ремонтопригодны. В конструкции трансформатора применены:

  1. Специальные изоляторы, которые повышают общий уровень изоляции обмоток трансформатора.
  2. Для защиты от перенапряжений используются специальные полупроводнико- вые варисторы (ОПН) с устройством контроля неисправности;
  3. Используется 2-х уровневый блок контроля температуры трансформатора БКТ-01 (ранее УЗП-4560), предназначенный для защиты преобразовательных трансформаторов от перегрева и выполняющий следующие функции:
    • контроль температуры нагрева магнитопровода и обмоток трансформаторов;
    • сравнение температуры нагрева по каждому каналу с уставками БКТ;
    • установка уставок по уровням: «Нормальная работа», «1-ая ступень нагрева», «2-ая ступень нагрева» (выполняется производителем, либо непосредственно обслуживающим персоналом, используя специальную программу);
    • контроль короткого замыкания датчика температуры;
    • индикация состояния БКТ (нормальная работа, 1-ая ступень нагрева, 2-ая ступень нагрева, обрыв, короткое замыкание, наличие напряжения питания);
    • одновременная индикация значений температур датчиков в реальном масштабе времени на компьютере через порт RS232;
    • одновременная индикация значений температур датчиков в реальном времени на жидкокристаллическом индикаторе (ЖКИ), (поставляется по отдельному заказу);
    • телесигнализация состояния через гальванически изолированный интерфейс RS485 или через выходные контакты реле;
    • запись протокола работы БКТ в энергонезависимую память (фиксируется температура датчиков каждые 30 минут работы, события, дата);
    • изменение алгоритмов и программ по желанию заказчика с дополнительным использованием (имеется в резерве в конструкции БКТ) двух входных цифровых сигналов (24В или контактных датчиков) и одного выходного сигнала с гальвани- ческой развязкой (50В DC, 100мА, U из= 3000В);
    • просмотр протокола работы на компьютере через порт RS232, а также просмотр протокола на ЖКИ (при поставке БКТ с ЖКИ по отдельному заказу);
    • параметры температуры и изоляции трансформатора передаются в систему управления верхнего уровня;
    • изменение уставок в зависимости от типа изоляции с помощью перемычек (поставляется по отдельному заказу), изменение уставок БКТ в зависимости от типа изоляции с помощью перемычек (поставляется по отдельному заказу);
    • контроль наличия напряжения питания БКТ;
    • контроль температуры внутри корпуса БКТ;
    • контроль обрыва датчика температуры.

Основные технические данные трансформаторов для выпрямителей В-ТПЕД наземного городского транспорта по «нулевой» схеме выпрямления

Основные технические данные трансформаторов для выпрямителей В-ТПЕД наземного городского транспорта по «мостовой» схеме выпрямления

Основные технические данные трансформаторов для выпрямителей В-ТПЕД метрополитена по «мостовой» и «двенадцатипульсовой» схемам выпрямления

Габаритные чертежи
